Návod (PDF) na montáž střešního okna PREMIUM – vlnité lemování
(sklon střechy 15-75°)

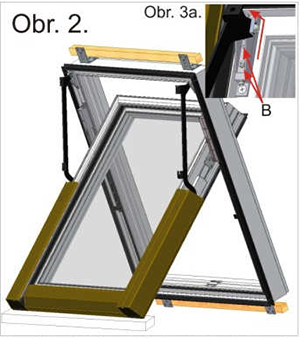

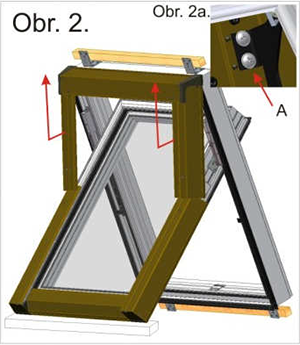

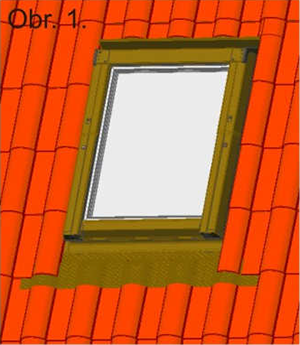

Krok 1  Střešní okno Skylight Premium zamontované ve střeše s vlnitou střešní krytinou | Krok 2  Demontáž křídla: před zahájením demontáže položte okno viz Obr. 2. Pod dolní hranu křídla vložte měkký materiál například (rmolitan, polystyren apod.), aby nedošlo k poškození výrobku. Odšroubujte šrouby A pod oplechováním a lehce vysuňte oplechování viz šipky na obrázku. |

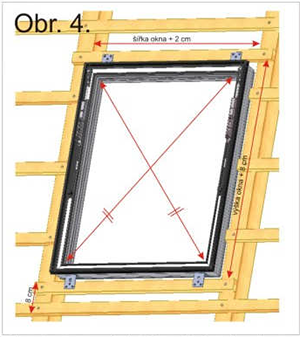

Krok 3  Po odstranění horní části oplechování povolit zajišťovací šrouby B a rozpojit kování jak je nakresleno na Obr.3a. Toto provést současně na levé i pravé straně. Vyjměte opatrně křídlo a položte ho na čistou a měkkou podložku. Odšroubujte horní a dolní dřevěnou transportní lištu. | Krok 4  Připravte otvor pro vložení rámu jak je znázorněno na Obr.4. Připevněte pomocí vrutů rám do kontra latí, vždy po třech vrutech na jeden montážní úhelník. POZOR: je třeba dbát na správné vycentrování a rozteč úhlopříček max. rozdíl 1mm. |

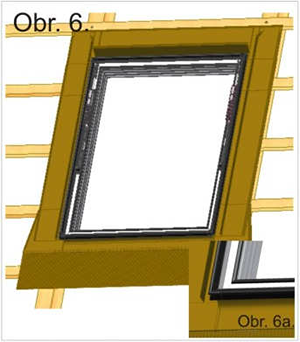

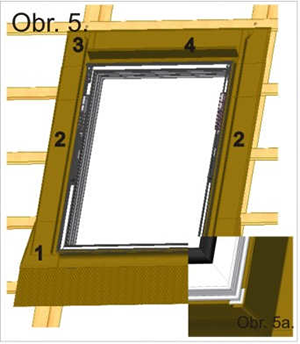

Krok 5  Při montáži lemování nejdříve vyjměte rámové těsnění Obr.5a. a postupně osaďte jednotlivé díly lemování dle očíslování, viz. Obr.5. POZOR: Chybějící díl číslo 4 může způsobovat netěsnost okna. | Krok 6  Po osazení jednotlivých dílů lemování vložte zpět rámové těsnění jak je zobrazeno na Obr.6a. POZOR: Důkladná montáž těsnění znamená dokonalou těsnost okna. |

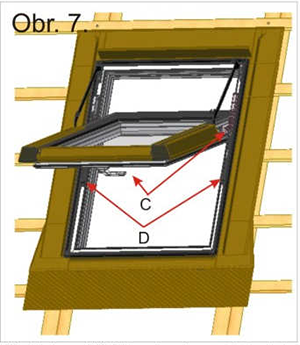

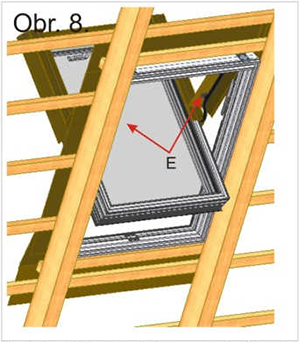

Krok 7  Při zpětné montáži křídla postupujte v opačném sledu jako na Obr.3. Dbejte zvýšené opatrnosti, aby se válečky kování C ideálně pohybovaly ve vymezeném prostoru po kluzké podložce D. Držte křídlo za ramena a vložte upínací segment do otvoru jako na Obr.3a. Následně zašroubujte zajišťovací šrouby B jako na Obr.3. POZOR: Správné osazení křídla je zárukou bezpečného používání. | Krok 8  Osaďte horní díl oplechování zasunutím do výřezu E a následně zabezpečte zajišťovacími šrouby A, jak je zobrazeno na Obr.2a. POZOR: V případě potřeby regulace dbejte NÁVODU K POUŽITÍ. |
